上海道勤塑化有限公司

???

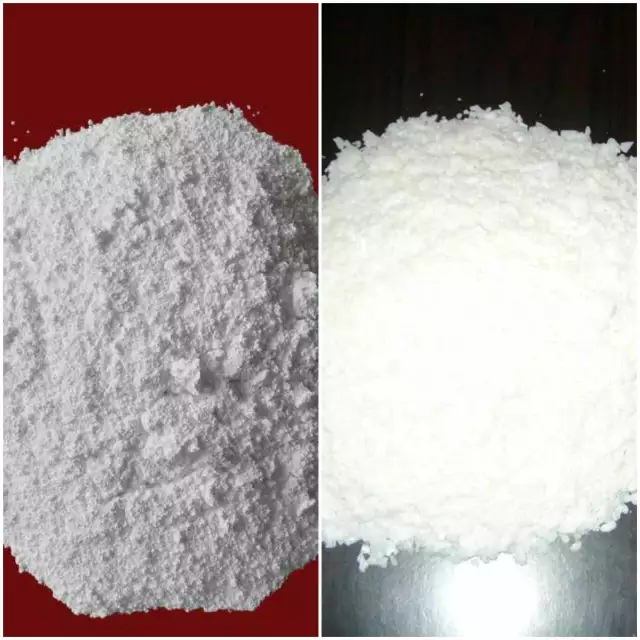

左鉛鹽 右鈣鋅

????????一、鈣鋅、鉛鹽穩(wěn)定劑優(yōu)缺點

????????1、 鉛鹽穩(wěn)定劑

????????優(yōu)勢：

????????熱穩(wěn)定效果好，特別是長期熱穩(wěn)定性良好;

????????電氣絕緣、耐候性能好;

????????價格低廉;

????????良好的加工性能適合各種工藝;

????????缺點：

????????色像差，不能用于透明產(chǎn)品!

????????倆字：有毒

????????2、鈣鋅穩(wěn)定劑

????????優(yōu)點：

????????綠色環(huán)保產(chǎn)品;

????????徹底解決硫鉛污染現(xiàn)象;

?

?

????????材料中少量的鉛都可能造與空氣中的硫結(jié)合，特別是高溫高濕的地方。

????????良好的切換適應(yīng)性;如果原來用鉛鹽穩(wěn)定劑，更換其它的穩(wěn)定劑有可能造成交叉污染，但是鈣鋅穩(wěn)定劑能夠打消你的顧慮。

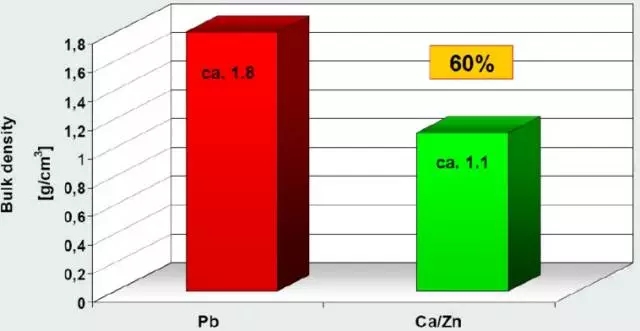

????????比重輕，可適當(dāng)增加無機填料，降低成本。

????????二、使用鈣鋅穩(wěn)定劑注意事項：

????????確認(rèn)穩(wěn)定劑配方的綠色環(huán)保性;需要注意重金屬(鉛、鎘、錫、鋇)的含量是否能夠滿足產(chǎn)品，符合新國家標(biāo)準(zhǔn)的要求。

????????鈣鋅穩(wěn)定劑內(nèi)潤滑作用強，所要添加的外潤滑劑要多。這個在下面介紹。

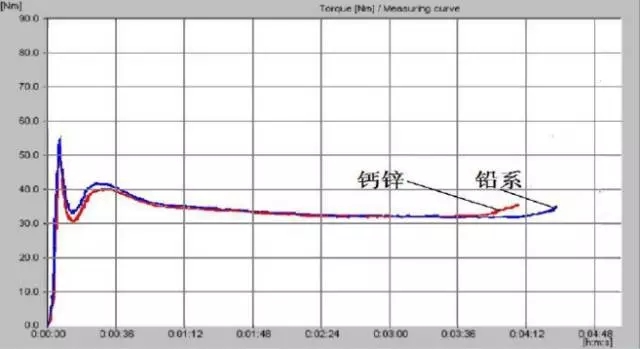

????????鈣鋅穩(wěn)定劑的熱穩(wěn)定性比鉛鹽要弱，加工窗口要窄一些，控制要求更高。

?

????????操作過程注意清模周期，鈣鋅穩(wěn)定劑潤滑劑添加量較多，容易導(dǎo)致析出增加，從而影響到清模周期。對于大規(guī)模生產(chǎn)影響更大，要嚴(yán)格挑選穩(wěn)定劑品種。如果是自有穩(wěn)定劑，需要配合中后期潤滑效果好的PE蠟(如青島邦尼的108等)或者氧化蠟。還要嚴(yán)格控制真空度，可以減少析出，延長清理模具時間。

????????好的穩(wěn)定劑的配方和適當(dāng)?shù)挠昧繉Ξa(chǎn)品的外觀、材料性能、耐老化性等影響不大。

????????

????????

????????三、鈣鋅穩(wěn)定劑潤滑使用特性

????????在用鈣鋅穩(wěn)定劑替換鉛鹽穩(wěn)定劑的過程中工藝參數(shù)要有適當(dāng)?shù)恼{(diào)整，歸根到底是要達到我們需要的材料性能和塑化度。當(dāng)然這里面要注意，鈣鋅穩(wěn)定劑用到潤滑劑的量要比鉛鹽的多。請往下看。

????????首先，我們要了解穩(wěn)定劑主要成分的差異：

????????鉛鹽： 3PbO?PbSO4(無機鹽)

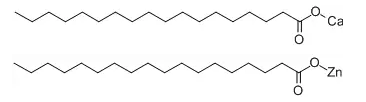

????????鈣鋅：

??

?

????????硬脂酸：

?

????????之所以將硬脂酸也拿過來是為了讓我們對鈣鋅穩(wěn)定劑中成分對潤滑性影響有更進一步的了解。

????????之前說過，要保持PVC樹脂的塑化均勻性需要內(nèi)外潤滑共同作用，將外部能量較為均勻地傳遞到PVC樹脂上，而硬脂酸起到內(nèi)潤滑作用。看下圖，小圓圈代表硬脂酸帶極性的羧酸那一頭，正是這個頭的作用能夠讓硬脂酸吸附到PVC樹脂顆粒上，能夠在加工過程中在顆粒的表面翻騰，起到內(nèi)潤滑的作用。

????????硬脂酸鈣、硬脂酸鋅與硬脂酸的結(jié)構(gòu)相似，多了帶電荷的鈣離子和鋅離子。如何理解帶電荷的離子，說白了所說的極性其實就是電荷的吸引力。鈣鋅離子的電荷大大增強了其極性，要知道在PVC常用的潤滑劑中硬脂酸鈣、鋅等的極性是最強的。這就賦予了其與PVC樹脂更強的親和力，從而減弱或消除了PVC 樹脂顆粒內(nèi)部各層離子鍵的吸引力，促使PVC相互纏繞的鏈段易于擴散，形成的滑動層黏度高，摩擦生熱大，對機械的力的傳遞效率高，加速了物料升溫，引發(fā)樹脂過渡塑化。而鉛鹽自身沒有這種影響。

????????也就是說鈣鋅穩(wěn)定劑除了有穩(wěn)定的作用，同時縮短了塑化時間，能夠促進塑化。假如原來使用的是鉛鹽穩(wěn)定劑，改用鈣鋅穩(wěn)定劑，在使用相同的潤滑劑(包括穩(wěn)定劑中的)前提下，用鉛鹽能夠產(chǎn)出合格產(chǎn)品，用鈣鋅則會促進物料提前塑化，有可能造成不出料的現(xiàn)象。

????????解決的辦法：

????????注意硬脂酸用量，能少用就少用，合理選擇外潤滑劑選擇，增加外潤滑劑用量，推遲塑化，耐熱條件允許的情況下少用潤滑劑。嚴(yán)格控制其它材料的性能指標(biāo)。
