上海道勤塑化有限公司

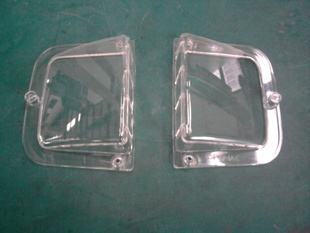

????????透明塑料由于透光率要高，必然要求塑料制品表面質(zhì)量要求嚴格，不能有任何斑紋、氣孔、泛白。霧暈、黑點、變色、光澤不佳等缺陷，因而在整個注塑過程對原料、設(shè)備。

????????模具、甚至產(chǎn)品的設(shè)計，都要十分注意和提出嚴格甚至特殊的要求。其次由于透明塑料多為熔點高、流動性差，因此為保證產(chǎn)品的表面質(zhì)量，往往要在機高溫度、注射壓力、注射速度等工藝參數(shù)作細微調(diào)整，使注塑料時既能充滿模，又不會產(chǎn)生內(nèi)應(yīng)力而引起產(chǎn)品變形和開裂。

????????下面就其在原料準備、對設(shè)備和模具要求、注塑工藝和產(chǎn)品的原料處理幾方面，談?wù)剳?yīng)注意的事項。

????????原料的準備與干燥

????????由于在塑料中含有任何一點雜質(zhì)，都可能影響產(chǎn)品的透明度，因此和儲存、運輸。加料過程中，必須注意密封，保證原料干凈。

????????特別是原料中含有水分，加熱后會引起原料變質(zhì)，所以一定要干燥，并在注塑時，加料必須使用干燥料斗。還要注意一點的是干燥過程中，輸入的空氣最好應(yīng)經(jīng)過濾、除濕，以便保證不會污染原料。

????????機筒、螺桿及其附件的清潔

????????為防止原料污染和在螺桿及附件凹陷處存有舊料或雜質(zhì)，特別熱穩(wěn)定性差的樹脂存在，因此在使用前、停機后都應(yīng)用螺桿清洗劑清洗干凈各件，使其不得粘有雜質(zhì)，當沒有螺桿清洗劑時，可用PE、PS等樹脂清洗螺桿。

????????當臨時停機時，為防止原料在高溫下停留時間長，引起解降，應(yīng)將干燥機和機筒溫度降低，如PC、PMMA等機筒溫度都要降至160℃以下。(料斗溫度對于PC應(yīng)降至100℃以下)

????????模具設(shè)計(包括產(chǎn)品設(shè)計)

????????為了防止出現(xiàn)回流動不暢，或冷卻不均造成塑料成型不良，產(chǎn)生表面缺陷和變質(zhì)，一般在模具設(shè)計時，應(yīng)注意以下幾點：

????????壁厚應(yīng)盡量均勻一致，脫模斜度要足夠大;

????????過渡部分應(yīng)逐步。圓滑過渡，防止有尖角。銳邊產(chǎn)生，特別是PC產(chǎn)品一定不要有缺口;

????????澆口。流道盡可能寬大、粗短，且應(yīng)根據(jù)收縮冷凝過程設(shè)置澆口位置，必要時應(yīng)加冷料井;

????????模具表面應(yīng)光潔，粗糙度低(最好低于0.8);

????????排氣孔。槽必須足夠，以及時排出空氣和熔體中的氣體;

????????除PET外，壁厚不要太薄，一般不得小于1 mm。

????????注塑工藝及注塑機

????????為了減少內(nèi)應(yīng)力和表面質(zhì)量缺陷，在注塑工藝方面應(yīng)注意以下幾方面的問題：

????????應(yīng)選用專用螺桿、帶單獨溫控射咀的注塑機;

????????注射溫度在塑料樹脂不分解的前提下，宜用較高注射濕度;

????????注射壓力：一般較高，以克服熔料粘度大的缺陷，但壓力太高會產(chǎn)生內(nèi)應(yīng)力造成脫模因難和變形;

????????注射速度：在滿足充模的情況下，一般宜低，最好能采用慢一快一慢多級注射;

????????保壓時間和成型周期：在滿足產(chǎn)品充模，不產(chǎn)生凹陷、氣泡的情況下;宜盡量短，以盡量減低熔料在機筒停留時間;

????????螺桿轉(zhuǎn)速和背壓：在滿足塑化質(zhì)量的前提下，應(yīng)盡量低，防止產(chǎn)生解降的可能;

????????模具溫度：制品的冷卻好壞，對質(zhì)量影響極大，所以模溫一定要能精確控制其過程，有可能的話，模溫宜高一些好。

????????其他方面的問題

????????由于為要防上表面質(zhì)量惡化，一般注塑時盡量少用脫模劑;當用回用料時不得大于20%。

????????對于除PET外，制品都應(yīng)進行后處理，以消除內(nèi)應(yīng)力，PMMA應(yīng)在70-80t熱風(fēng)循環(huán)干燥4小時;pc應(yīng)在清潔空氣、甘油。液體石臘等加熱110-135℃，時間按產(chǎn)品而定，最高需要10多小時。而PET必須經(jīng)過雙向拉伸的工序，才能得到良好機械性能。
